Auswahl Button Nr. 3
Setup Parameter ändern

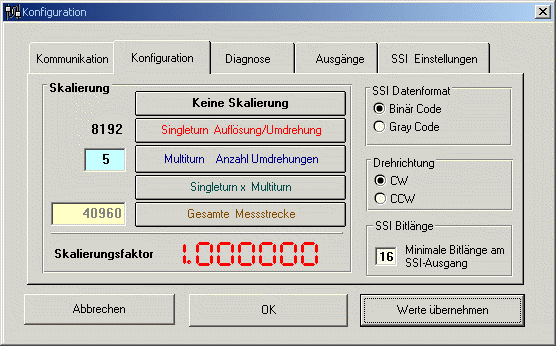

Der Aufruf erfolgt über das Symbol oder über das Menü <Setup>, <Setup Default Einstellungen>. Es ist das Register-tab Konfiguration zu wählen. Die Programmier-Parameter sind mit Defaultwerten versehen. Wenn diese Voreinstellung geändert oder die Einstellung überprüft werden soll, ist dieser Abschnitt von Bedeutung.
· Multiturn Anzahl Umdrehungen ist zu aktivieren
· im Datenfeld ist 5 einzutragen
· die minimale Bitlänge am SSI-Ausgang ist auf 16 Bit einzustellen
Der Encoder arbeitet in dieser Betriebsart als Multiturn. Die Singleturn Auflösung beträgt 8192 steps und die Anzahl der Umdrehungen ist auf 5 begrenzt.
Der errechnete Skalierungsfaktor beträgt 1.00000
Gesamte Messtrecke 40960
Einstellung der Ausgänge:
Die Positionen, bei denen der Drehgeber ein internes „Erreicht"- Signal abgibt, können hier eingestellt werden. Der obere und der untere Wert müssen innerhalb des gültigen Wertebereichs eingegeben werden. Werden die einprogrammierten Endschalterwerte unter/überschritten, so wird dies mit Hilfe eines Ausganges signalisiert. (Ausgangsfunktionen A1-A4)
Beispiel: oberer Endschalterwert 300000
unterer Endschalterwert 10
Ausgang A1 aktiv bei => 300000
Ausgang A2 aktiv bei =< 10
nicht zu vergessen ist die Aktivierung der Ausgänge in der rechten Spalte
Mit dem Button <Werte übernehmen> werden die veränderten Daten in den Speicher übernommen , um evtuell nachfolgende Parameter zu aktualisieren. das Fenster wird n i c h t geschlossen.
Der <OK> Button hat die gleiche Funktion wie <Werte übernehmen>, es wird zusätzlich das Fenster geschlossen.
<Abbrechen> macht Eingaben rückgängig, es wird zusätzlich das Fenster geschlossen.
